| DDL1系列單片通電電磁離合器 |
| |
|
產品名稱： |
DDL1系列單片通電電磁離合器 |
產品簡述：
一、用途與作用
DDL1系列通電電磁離合器用于各類機械傳動系統中，起離合、點動、變速、正逆轉作用。
離合器由磁軛、線圈、摩擦片、銜鐵、聯結等組成、線圈通電時產生磁通吸合銜鐵，從而產生力矩，使從動部份結合或制動。
二、使用說明
該離合器屬干式必須在無油狀態下工作；與離合器配合的軸孔與軸的精度為H8/h7，同軸度不大于0.1mm；安裝后不允許軸向竄動，同時應保證工作氣隙。

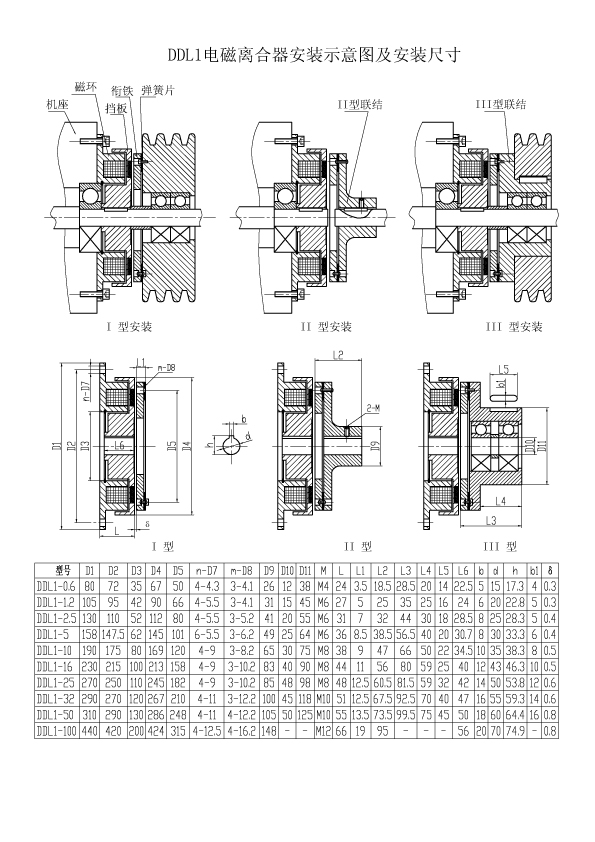

點擊進入安裝尺寸圖
技術參數:
|
規 格 |
DDL1 |
DDL1 |
DDL1 |
DDL1 |
DDL1 |
DDL1 |
DDL1 |
DDL1 |
DDL1 |
DDL1 |
| 數 據 |
-0.6 |
-1.2 |
-2.5 |
-5 |
-10 |
-16 |
-25 |
-32 |
-50 |
-100 |
|
額定力矩 Me(Nm) |
6 |
12 |
25 |
50 |
100 |
160 |
250 |
320 |
500 |
1000 |
|
額定功率P20℃(W) |
13 |
16 |
20 |
32 |
40 |
45 |
54 |
60 |
80 |
100 |
|
額定電壓 Dc(V) |
24 |
|
允許最大相對轉速 |
6000 |
4000 |
3500 |
3000 |
2500 |
2500 |
2500 |
2000 |
2000 |
1500 |
| | |
|
|
